Батарейные циклоны

Батарейные циклоны БЦ рекомендуется использовать для улавливания слабо- и среднеслипающихся пылей, для очистки газов от летучей золы, пыли цемента, доломита, известняка, шамота. Батарейные циклоны БЦ не следует применять для улавливания сильнослипающихся пылей.

Батарейные циклоны производят очистку газов с содержанием пыли 0,05-0,1 кг/м3.

Батарейные циклоны достаточно просты по своей конструкции, более компактны и требуют меньших затрат. Циклоны используют для очистки химически активных газов при высоких температурах.

Принцип работы батарейных циклонов

Батарейные циклоны производятся из параллельно работающих циклонных элементов, смонтированных в общем корпусе. Запыленный газ движется через входной патрубок в газораспределительную камеру, ограниченную трубными решетками, в которых герметично закреплены циклонные элементы. Газ равномерно распределяется по отдельным элементам. В циклонном элементе поток запыленного газа движется вниз по спирали вдоль внутренней поверхности стенок циклона. При вращательном движении частицы пыли, перемещаются в направлении действия центробежной силы быстрее, концентрируются в слоях газа, примыкающих к стенкам аппарата, и переносятся потоком в пылесборник, где пыль оседает, а очищенный газ, продолжая вращаться по спирали, поднимается к верху и удаляется через выхлопную трубу. В бункере батарейных циклонов оседает пыль и зола.

Модельный ряд производимых батарейных циклонов

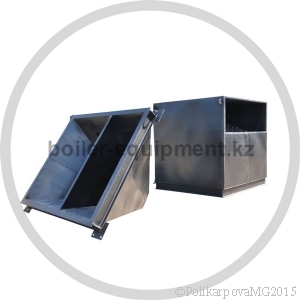

Батарейные циклоны БЦ 2

Марка батарейного циклона БЦ	Кол-во элементов	Расход газа при 150^oС,м³/с при сопротивлении, кГ/м²(Па)	Габаритные размеры, мм			Масса, кг, не более	Рекомендуемая паропроизводительность котлов, т/ч (теплопроизводительность, Гкал/ч)
Марка батарейного циклона БЦ	Кол-во элементов		длина	ширина	высота	Масса, кг, не более
БЦ-2-4х(3+2)	20	4,18-4,84	2120	1610	4010	3000	6,5
БЦ-2-5х(3+2)	25	5,25-6,07	2400	1610	4110	3700	6,5
БЦ-2-5х(4+2)	30	6,28-7,25	2400	1890	4110	4200	10,0 (4,0)
БЦ-2-6х(4+2)	36	7,55- 8.72	2680	1890	4210	4900	10,0 (4,0)
БЦ-2-6х(4+3)	42	8,77-10,15	2890	2170	4410	5500	15,0 (6,0)
БЦ-2-7х(5+3)	56	11,72-13.58	3170	2450	4510	7200	20,0 (8,0)

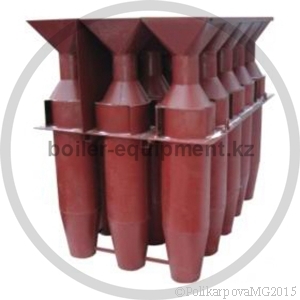

Батареные циклоны БЦ 259

Марка циклона БЦ-259	Количество элементов БЦ-259	Расход газа, тыс. м³/ч	Габаритные размеры циклона			Масса, кг	Рекомендуемая паропроиз-водительность котлов, т/ч
Марка циклона БЦ-259	Количество элементов БЦ-259	Расход газа, тыс. м³/ч	Длина	Ширина	Высота	Масса, кг	Рекомендуемая паропроиз-водительность котлов, т/ч
Циклон БЦ-259-(3x2)	6	4	1580	1430	3500	1820	0,93 (0,8)
Циклон БЦ-259-(3x3)	9	6	1980	1502	3450	2500	2,0 (1,2)
Циклон БЦ-259-(4x3)	12	8	2624	2208	4480	3200	2,5 (1,75)
Циклон БЦ-259-(4x4)	16	9	2624	2208	4480	3600	3,84 (2,3)
Циклон БЦ-259-(4x5)	20	13	2624	2208	4480	4000	4,0 (2,8)
Циклон БЦ-259-(6x4)	24	16	2320	2770	4440	4970	6,5 (4,5)
Циклон БЦ-259-(6x5)	30	20	2740	2770	4440	5770	6,5 (4,5)
Циклон БЦ-259-(6x6)	36	24	3160	2770	4440	6580	10,0 (7,0)
Циклон БЦ-259-(6x7)	42	28	3580	2770	5160	7720	10,0 (7,0)
Циклон БЦ-259-(6x8)	48	32	4000	2770	5160	8610	15,0 (10,0)

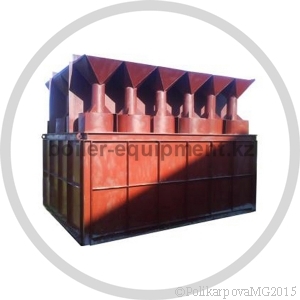

Батарейные циклоны БЦ 512

Марка циклонов БЦ 512	Количество элементов	Количество секций	Расход газа, тыс. м³/ч	Габаритные размеры циклона
Марка циклонов БЦ 512	Количество элементов	Количество секций	Расход газа, тыс. м³/ч	Длина	Ширина	Высота
Циклон БЦ-512-1-(4x6)	16	1	44	4450	3560	7075
Циклон БЦ-512-1-(4x4)	16	1	44	4180	3650	7075
Циклон БЦ-512-Р-1-(4x6)	24	1	67	6050	3560	7075
Циклон БЦ-512-Р-2-(6x5)	30	2	84	6130	4190	7480
Циклон БЦ-512-2-(6x5)	30	2	84	4150	4190	7480
Циклон БЦ-512-Р-2-(6x6)	36	2	100	6770	4190	7480
Циклон БЦ-512-2-(6x6)	36	2	100	4790	4190	7480
Циклон БЦ-512-Р-2(6x7)	42	2	117	7410	4190	7480
Циклон БЦ-512-2(6x7)	42	2	117	5130	4190	7480
Циклон БЦ-512-Р-2-(6x8)	48	2	133	6050	6450	6470
Циклон БЦ-512-2-(6x8)	48	2	133	4175	6450	6470
Циклон БЦ-512-Р-3-(12x6)	72	3	200	6050	9360	6970
Циклон БЦ-512-3-(12x6)	72	3	200	6050	9360	6970
Циклон БЦ-512-Р-4-(8x12)	96	4	267	11430	6460	6970
Циклон БЦ-512-4-(8x12)	96	4	267	8105	6460	6970
Циклон БЦ-512-Р-6-(12x12)	114	6	400	11430	9360	6970
Циклон БЦ-512-6-(12x12)	114	6	400	8105	9360	6970

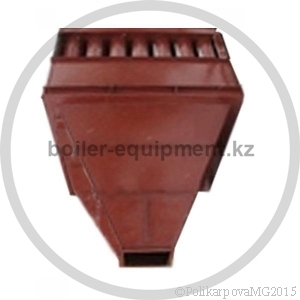

Циклоны батарейные ЦБ

Наименование	ЦБ-16	ЦБ-20	ЦБ-25	ЦБ-30	ЦБ-42	ЦБ-49	ЦБ-56
Номинальная производительность, м³/ч	6500	11000	14000	18000	23000	30000	36000
Коэффициент очистки, %	80	80	80	80	80	80	80
Расчетная температура на входе, С	300	300	300	300	300	300	300
Аэродинамическое сопротивление, кгс/см²	100	100	100	100	100	100	100
Запыленность поступающих газов, г/м³	600	600	600	600	600	600	600
Габариты (LxDxH), мм	1800 1325 3095	1760	3112 2050 1720	1995	2355 2300 3180	3280 2705 2300	3050
Масса, кг	1670	2042	1930	2857	3113	4084	4951
Количество циклонных элементов	16	20	25	30	42	49	56
Расчетное давление внутри циклона не более 4 Па (кгс/м³)

Котельный завод "Энергия-К" производит и реализует модульные котельные различных моделей. Купить батарейные циклоны можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
