Водогрейные котлы

Главная»Статьи»Водогрейные котлы

Водогрейные котлы

Водогрейные котлы применяют для получения горячей воды с температурой выше 115°С. Котлостроительной промышленностью выпускается серия унифицированных водогрейных котлов KB-ГМ, KB-ТС и КВ-ТК (К - котел, В - водогрейный, ГМ - газомазутный, Т - на твердом топливе, С - слоевой метод сжигания, К - камерный метод сжигания), имеющих следующий диапазон по теплопроизводительности: 4,6; 7,5; 11,6; 23 и 34,8 МВт (4; 6,5; 10; 20; 30 Гкал/ч).

На рис. 66,а показан водогрейный котел КЗ-ЦКТИ, который снабжен цепной решеткой обратного хода 1 с пневмомеханическим забрасывателем 2. Внутри котла имеется перегородка, разделяющая топочную камеру на топку и камеру догорания. Дымовые газы в конвективный блок 6 попадают снизу, а отводятся из него сверху.

Промежуточная стенка в топке образована верхним и нижним коллекторами 4 и соединительными трубами 7, пространство между которыми заполнено шамотной массой. Дымовые газы из топки поступают в конвективный блок 6, а из него в воздухоподогреватель 5. Коэффициент полезного действия котла 85%.

Водогрейный котел КВ-ГМ-4 показан на рис. 66,6. Топочная камера полностью экранирована, газы из топки проходят через фестон 13 и далее обогревают конвективный пакет 11. Котел оборудован газомазутной горелкой 16 и дробеочистительным устройством 10.

Обмуровка котлов делается облегченной натрубной, каркас упрощенный. Котлы оборудуют системами дробеочистки конвективных и обдувки радиационных поверхностей нагрева. Работа котлов регулируется с помощью автоматики. Все агрегаты разработаны для установки в закрытых и полуоткрытых котельных.

Рис 66

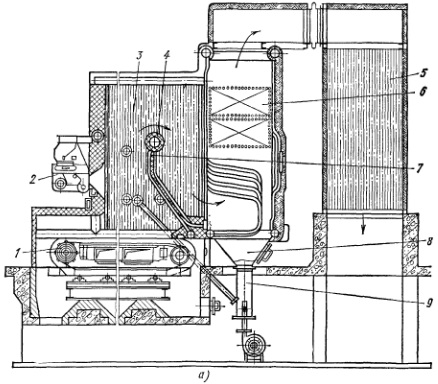

Рис. 66. Водогрейные котлы:

а - КЗ-ЦКТИ, 1 - цепная решетка обратного хода, 2 - забрасыватель топлива, 3 - экранированная боковая стенка, 4 - коллекторы, 5 - воздухоподогреватель, 6 - конвективный блок, 7 - соединительные трубы, 8 - золовой бункер, 9 - воздуховод,
