Вентиляторы и дымососы

Искусственную тягу осуществляют в котельных установках производительностью свыше 2,5 т/ч при сопротивлении газового тракта более 300 Па, для чего устанавливают дутьевые вентиляторы, подающие воздух в топку под небольшим давлением, и дымососы, отсасывающие дымовые газы из котлоагрегата и выбрасывающие их в дымовую трубу. Дымовая труба при этом служит для выноса дымовых газов в более высокие слои атмосферы, а тяга, которую она создает, является только добавлением к тяге, создаваемой дымососом. Следовательно, принцип действия дымовой трубы одинаков как в установках с естественной, так и в установках с искусственной тягой.

Центробежные вентиляторы, применяемые для преодоления сопротивления газоходов и удаления дымовых газов из котлоагрегата, называют дымососами.

Устройство дымососа приведено на рис. 99, а. Дымовые газы поступают (засасываются) через входной всасывающий патрубок 10 в центральную часть ротора 5, вращающегося с большой частотой В подшипниках 3, вынесенных за пределы кожуха, который представляет собой спиральную камеру. Ротор дымососа представляет собой устройство, состоящее из диска б, по окружности которого приварены или прикреплены лопатки 7. Диск насажен на втулку 15, через которую проходит вал 16. Лопатки 7 ротора 5 забирают газы из внутренней полости дымососа и отбрасывают в обечайку, откуда через выходной патрубок 8 (диффузор) отводятся в дымовую трубу 19.

Дымовые газы из дымососа 21 должны проходить через расширяющийся патрубок с небольшим углом раскрытия. Для регулирования производительности дымососов во впускном патрубке размещены поворотные лопасти 12 с ручным управлением.

В котельных агрегатах средней мощности для дымососа кроме центробежных вентиляторов применяют пропеллерные. Последние отличаются компактностью конструкции и более высоким кпд.

Рис 99

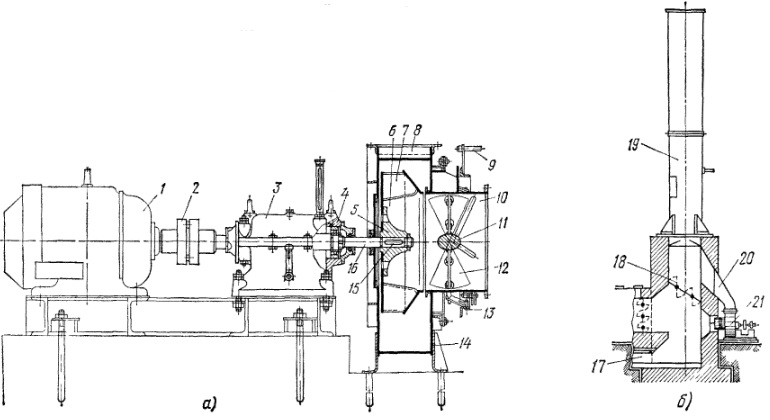

Рис. 99. Схема дымососной установки

а - с ветилятором, б - с железной дымовой трубой; 1 - электродвигатель, 2 - муфта, 3 и 4 - подшипники, 5 - ротор, 6 - диск, 7 - лопатки (крыльчатка), 8 и 10 - выходной и входной патрубки, 9 - рукоятка поворота лопастей, 11 - центральный рассекатель, 12,13 и 18 - поворотные лопасти механизма и заслонки, 14 - улиты, 15 - втулка, 16 - вал, 17 - боров, 19 - дымовая труба, 20 - диффузор, 21 - дымосос

Поскольку дымосос работает в более тяжелых условиях, чем дутьевой вентилятор, подвергаясь действию высоких температур газов и механическому износу (истиранию) летучей золой, его лопатки выполняют большей толщины, а для подшипников применяют водяное охлаждение.

Направляющий аппарат позволяет осуществить плавное регулирование напора, благодаря чему расход электроэнергии на привод дымососа при малых нагрузках котла значительно сокращайся. Душевой вентилятор, работая в облегченных условиях, преодолевает сопротивления всасывающею трубопровода, воздушного подогревателя, подводящих воздуховодов к топке, топочного устройства (решетки со слоем топлива) в сумме меньше, чем дымосос и не имеет водяного охлаждения подшипников.

Дымососная установка для небольшой котельной, подключенная к цоколю железной дымовой трубы (рис. 99,6), состоит из дымососа 21, дымовых заслонок 18, дымовой грубы 19. Газы, засасываемые из котла, при помощи дымососа через диффузор 20 выбрасываются в трубу 19. Заслонки 18 размещены 1ак, что газы можно пропускать и мимо дымососа, непосредственно в трубу.
