Деаэрация воды

Деаэрация воды - это освобождение питательной воды от растворенного в ней воздуха, в состав которого входят кислород и двуокись углерода. Будучи растворенными в воде, эти газы вызывают коррозию питательных трубопроводов и поверхностей нагрева котла, вследствие чего оборудование выходит из строя.

Существует ряд различных устройств для деаэрации питательной воды. Наибольшее распространение получили термические деаэраторы атмосферного типа низкого давления (0,02-0,025 МПа) и повышенного давления (0,6 МПа), а также вакуумные с давлением ниже атмосферного. Последние применяют в котельных с водогрейными котлами, так как в этих котельных отсутствует пар и дегазация питательной воды осуществляется за счет вакуума, создаваемого водоструйными эжекторами.

Термический деаэратор служит для удаления из питательной и подпиточной воды растворенного в ней кислорода и двуокиси углерода путем нагрева ее до температуры кипения. На рис. 5 показана схема работы атмосферного деаэратора смешивающего типа. Деаэратор состоит из бака 1 и колонки 13, внутри которой установлен ряд распределительных тарелок 5, 6 и 12.

Питательная вода (конденсат) от насосов поступает в верхнюю часть деаэратора на распределительную тарелку 12; по другому трубопроводу через регулятор 8 на тарелку 12 подводится в качестве добавки химически очищенная вода; с тарелки питательная вода отдельными и равномерными струйками распределяется по всей окружности деаэраторной колонки и стекает вниз последовательно через ряд расположенных одна под другой промежуточных тарелок 5 и б с мелкими отверстиями.

Рис 5

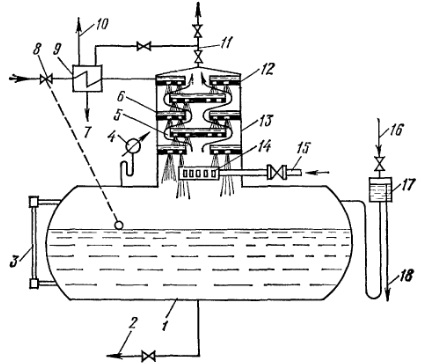

Рис. 5. Атмосферный деаэратор смешивающего типа:

1 - бак (аккумулятор), 2 - выпуск питательной воды из бака, 3 - водоуказательное стекло, 4 - манометр, 5, 6 и 12 - тарелки, 7 - спуск воды в дренажный бак, 8 - автоматический регулятор подачи химически очищенной воды, 9 - охладитель пара, 10 - выпуск пара в атмосферу, 11 и 15 - трубы, 13 - деаэраторная колонка, 14 - парораспределитель, 16 - впуск воды в гидравлический затвор, 17 - гидравлический затвор, 18 - выпуск лишней воды из гидравлического затвора

Пар для подогрева воды вводится в деаэратор по трубе 15 и парораспределитель 14 снизу под водяную завесу, образующуюся при стекании воды с тарелки на тарелку, и, расходясь во все стороны, поднимается вверх, навстречу питательной воде, нагревая ее до 104-106°С, что соответствует избыточному давлению в деаэраторе 0,02-0,025 МПа (0,20-0,25 кгс/см2). При этой температуре воздух выделяется из воды и вместе с остатком несконденсировавшегося пара уходит через вестовую трубу 11, расположенную в верхней части деаэрациопной головки, непосредственно в атмосферу или охладитель пара 9.

Освобожденная от кислорода и подогретая вода выливается в сборный бак 1, расположенный под колонкой деаэратора, откуда расходуется для питания котлов.

Во избежание значительного повышения давления в деаэраторе на нем устанавливают два гидрозатвора, а также гидравлический затвор 17 на случай образования в нем разрежения. При превышении давления может произойти взрыв деаэратора, а при разрежении атмосферное давление может смять его.

Деаэратор снабжают водоуказательным стеклом 3 с тремя кранами - паровым, водяным и продувочным, регулятором уровня воды в баке, регулятором давления и необходимой измерительной аппаратурой. Для надежной работы питательных насосов деаэратор устанавливают на высоте не менее 7 м над насосом.

Воду обескислороживают также фильтрованием ее через слой обыкновенных стальных стружек, которые окисляются из-за растворенного в воде кислорода.
