Циклоны ЦН 15-300

Циклоны ЦН-15-300 (пылеуловители) применяются: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности. Пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.

Циклоны ЦН являются самым простым видом пылеуловителей и работают используя действие центробежной силы.

Циклоны могут использоваться для безотходного производства, так как некоторые виды пыли возможно подвергнуть переработке.

Циклоны типа ЦН используются для очистки аспирационного воздуха и представляют собой самую многочисленную группу. Именно они чаще всего используются в промышленности.

Модельный ряд произволимых циклонов ЦН-15-300

Типоразмер циклона ЦН 15	Производительность, м³/час		Рабочий объем бункера, м³	Масса, кг
Типоразмер циклона ЦН 15	V = 2,5 м/с	При V = 4 м/с	Рабочий объем бункера, м³	Масса, кг
Циклон ЦН-15-300-1УП	630	1000	0,1	170
Циклон ЦН-15-300-2УП	1270	2000	0,2	270
Циклон ЦН-15-300-2СП	1270	2000	0,2	290

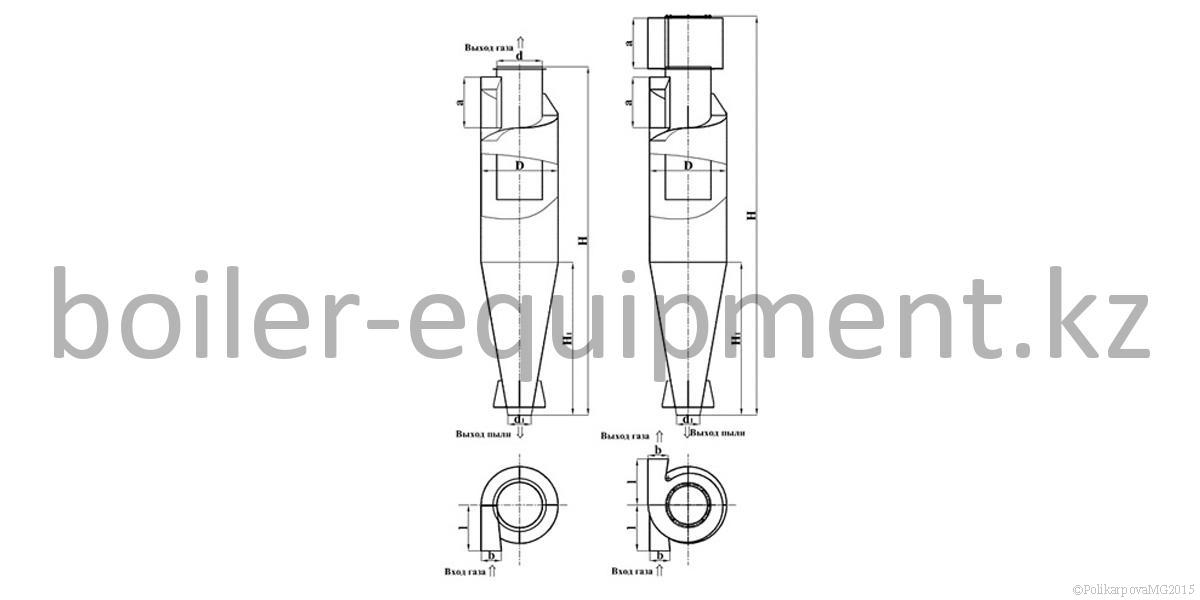

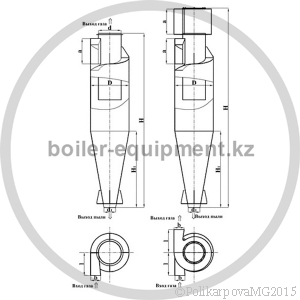

Габаритные и присоединительные размеры циклона ЦН 15-300

Без улитки:

Наименование	D	H	H1	d	d1	a/b	l	Масса, кг
Циклоны ЦН 15-300	300	1368	600	177	120	206/86	180	40

С улиткой:

Наименование	D	H	H1	d	d1	a/b	l	Масса, кг
Циклоны ЦН 15-300	300	1533	600	177	120	206/86	180	50

Условное обозначение циклонов ЦН-15-300

Ц - обозначение циклона;
Н - обозначение конструкции НИИОгаза;
15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах);
цифры после тире: вначале обозначается внутренний диаметр цилиндрической части циклона ( в мм.); следующая цифра (после знака умножения) - количество циклонов в группе;
У - камера очищенного газа - "улитка";
С - камера очищенного газа - сборника;
П - пирамидальная форма бункера.

Основные параметры циклонов ЦН-15-300

1. Температура очищаемого газа, °С не более 400.

2. Давление (разрежение), кПа (кгс/м2) не более 5 (500)

3. Массовая концентрация пыли в очищаемом газе, г/м³:

для слабослипающихся пылей не более 1000
для среднеслипающихся пылей 250

4. Коэффициент гидравлического сопротивления:

для циклонов ЦН - 15 с "улиткой" - 175;
со сборником - 182;
для одиночных циклонов - 147.

Конструкция циклонов ЦН-15-300

Конфигурация циклона ЦН-15-300 рассчитана на температуру до 400°С и разряжение (относится к давлению) 5(500) кПа (кгс/м2). Циклоны делаются как левого, так и правого исполнения. Они могут закрепляться как на нагнетании, так и на всасывающей линии вентилятора. В зависимости от этого одиночный циклон ЦН 15 выпускается с улиткой на выходе очищенного воздуха или зонтом. При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором. В группе циклонов ЦН патрубки с выходом очищенного воздуха могут быть соединены сборным коллектором с выходом воздуха вертикально и группой улиток каждого циклона, объединенных общим фланцем. В первом случае группа циклонов имеет название ЦН-15-СП, во втором случае называется ЦН 15-УП, где П - пирамидальная форма бункера циклона; числа 200, 300, 400, 500 и т.д. соответствуют диаметру циклона в мм.
