Циклоны ЦН 15-500

Циклоны ЦН-15-500 (пылеуловители) применяются: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности. Пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.

Циклоны ЦН являются самым простым видом пылеуловителей и работают используя действие центробежной силы.

Циклоны могут использоваться для безотходного производства, так как некоторые виды пыли возможно подвергнуть переработке.

Циклоны типа ЦН-15-500 используются для очистки аспирационного воздуха и представляют собой самую многочисленную группу. Именно они чаще всего используются в промышленности.

Модельный ряд произволимых циклонов ЦН-15-500

Типоразмер циклона ЦН 15 Производительность, м³/час Рабочий объем бункера, м³ Масса, кг
V = 2,5 м/с При V = 4 м/с
Циклон ЦН-15-500-1УП 1800 2800 0,21 370
Циклон ЦН-15-500-2УП 3500 5600 0,5 660
Циклон ЦН-15-500-2СП 3500 5600 0,5 650
Циклон ЦН-15-500-4УП 7000 11300 0,77 1190
Циклон ЦН-15-500-4СП 7000 11300 0,77 1120
Циклон ЦН-15-500-6УП 10600 16900 1,3 1920
Циклон ЦН-15-500-6СП 10600 16900 1,3 1820
Циклон ЦН-15-500-8УП 14100 22600 2,33 2720
Циклон ЦН-15-500-8СП 14100 22600 2,33 2640

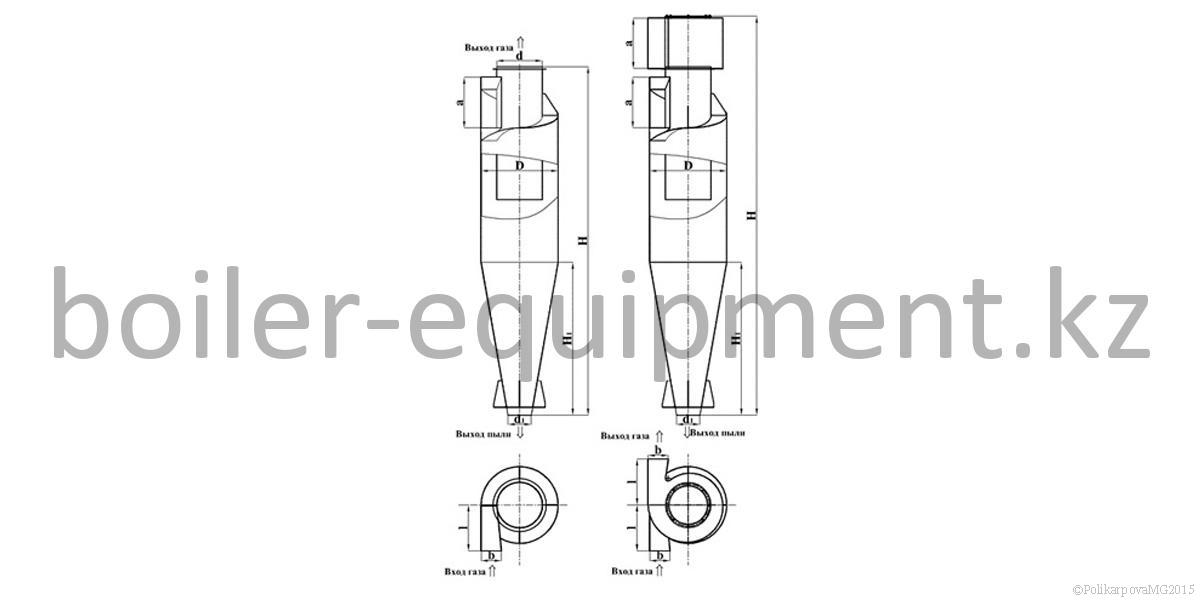

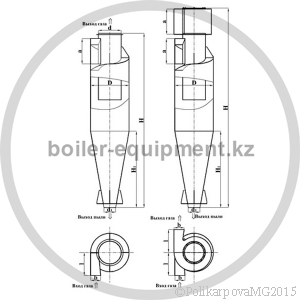

Габаритные и присоединительные размеры циклона ЦН 15-500

Без улитки:

Наименование D H H1 d d1 a/b l Масса, кг
Циклоны ЦН 15-500 500 2280 1000 295 200 340/140 300 112

С улиткой:

Наименование D H H1 d d1 a/b l Масса, кг
Циклоны ЦН 15-500 500 2555 1000 295 200 340/140 300 140

Условное обозначение циклонов ЦН-15-500

  • Ц - обозначение циклона;
  • Н - обозначение конструкции НИИОгаза;
  • 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах);
  • цифры после тире: вначале обозначается внутренний диаметр цилиндрической части циклона ( в мм.); следующая цифра (после знака умножения) - количество циклонов в группе;
  • У - камера очищенного газа - "улитка";
  • С - камера очищенного газа - сборника;
  • П - пирамидальная форма бункера.

Основные параметры циклонов ЦН-15-500

1. Температура очищаемого газа, °С не более 400.

2. Давление (разрежение), кПа (кгс/м2) не более 5 (500)

3. Массовая концентрация пыли в очищаемом газе, г/м3:

  • для слабослипающихся пылей не более 1000
  • для среднеслипающихся пылей 250

4. Коэффициент гидравлического сопротивления:

  • для циклонов ЦН - 15 с "улиткой" - 175;
  • со сборником - 182;
  • для одиночных циклонов - 147.

Конструкция циклонов ЦН-15-500

Конфигурация циклона ЦН-15-500 рассчитана на температуру до 400°С и разряжение (относится к давлению) 5(500) кПа (кгс/м2). Циклоны делаются как левого, так и правого исполнения. Они могут закрепляться как на нагнетании, так и на всасывающей линии вентилятора. В зависимости от этого одиночный циклон ЦН 15 выпускается с улиткой на выходе очищенного воздуха или зонтом. При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором. В группе циклонов ЦН патрубки с выходом очищенного воздуха могут быть соединены сборным коллектором с выходом воздуха вертикально и группой улиток каждого циклона, объединенных общим фланцем. В первом случае группа циклонов имеет название ЦН-15-СП, во втором случае называется ЦН 15-УП, где П - пирамидальная форма бункера циклона; числа 200, 300, 400, 500 и т.д. соответствуют диаметру циклона в мм.

Котельный завод "Энергия-К" производит и реализует модульные котельные различных моделей. Купить циклоны ЦН-15-500 можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
