Циклоны ЦН 15-800

Циклоны ЦН-15-800 (пылеуловители) применяются: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности. Пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.

Циклоны ЦН являются самым простым видом пылеуловителей и работают используя действие центробежной силы.

Циклоны могут использоваться для безотходного производства, так как некоторые виды пыли возможно подвергнуть переработке.

Циклоны типа ЦН-15-800 используются для очистки аспирационного воздуха и представляют собой самую многочисленную группу. Именно они чаще всего используются в промышленности.

Модельный ряд произволимых циклонов ЦН-15-800

Типоразмер циклона ЦН 15	Производительность, м³/час		Рабочий объем бункера, м³	Масса, кг
Типоразмер циклона ЦН 15	V = 2,5 м/с	При V = 4 м/с	Рабочий объем бункера, м³	Масса, кг
Циклон ЦН-15-800-1УП	4500	7200	0,56	800
Циклон ЦН-15-800-2УП	9000	14400	1,15	1440
Циклон ЦН-15-800-2СП	9000	14400	1,15	1380
Циклон ЦН-15-800-4УП	18100	28900	2,27	2800
Циклон ЦН-15-800-4СП	1810	28900	2,27	2630
Циклон ЦН-15-800-6УП	27100	43300	3,82	4510
Циклон ЦН-15-800-6СП	27100	43300	3,82	4270

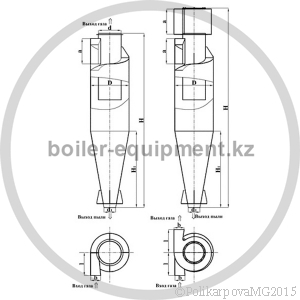

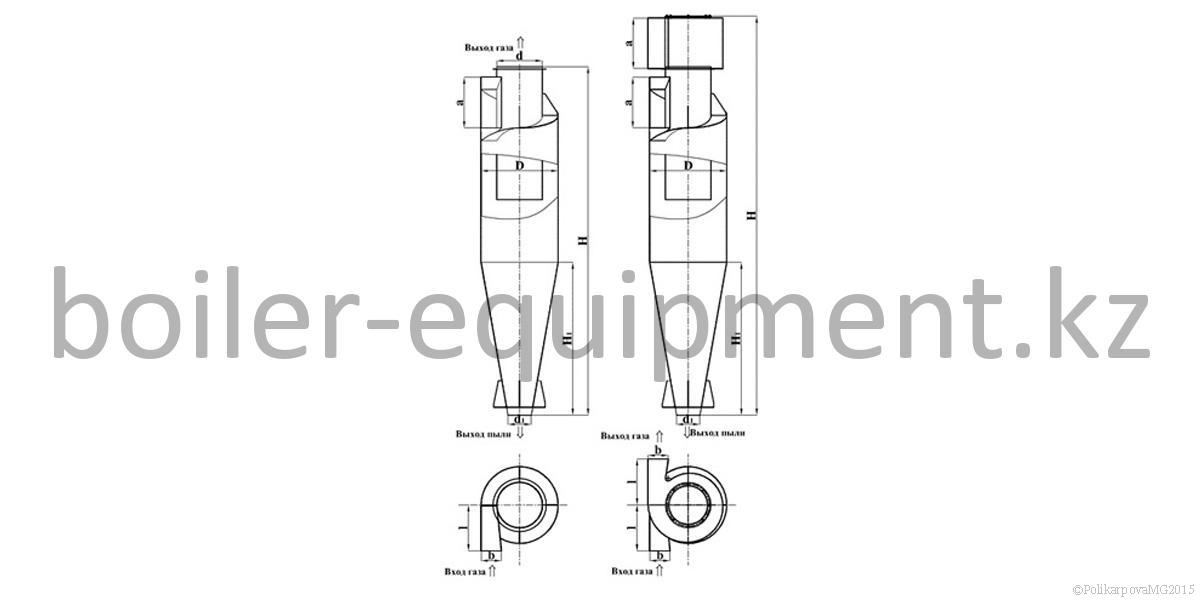

Габаритные и присоединительные размеры циклона ЦН 15-800

Без улитки:

Наименование	D	H	H1	d	d1	a/b	l	Масса, кг
Циклоны ЦН 15-800	800	3648	1600	472	320	538/218	480	288

С улиткой:

Наименование	D	H	H1	d	d1	a/b	l	Масса, кг
Циклоны ЦН 15-800	800	4088	1600	472	320	538/218	480	360

Условное обозначение циклонов ЦН-15-800

Ц - обозначение циклона;
Н - обозначение конструкции НИИОгаза;
15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах);
цифры после тире: вначале обозначается внутренний диаметр цилиндрической части циклона ( в мм.); следующая цифра (после знака умножения) - количество циклонов в группе;
У - камера очищенного газа - "улитка";
С - камера очищенного газа - сборника;
П - пирамидальная форма бункера.

Основные параметры циклонов ЦН-15-800

1. Температура очищаемого газа, °С не более 400.

2. Давление (разрежение), кПа (кгс/м²) не более 5 (500)

3. Массовая концентрация пыли в очищаемом газе, г/м³:

для слабослипающихся пылей не более 1000
для среднеслипающихся пылей 250

4. Коэффициент гидравлического сопротивления:

для циклонов ЦН - 15 с "улиткой" - 175;
со сборником - 182;
для одиночных циклонов - 147.

Конструкция циклонов ЦН-15-800

Циклоны ЦН-15-800 зготавливают одиночного исполнения (внутренний диаметр ЦН 15 составляет от 200 до 2000 мм) или группового исполнения - 2, 4, 6 и 8 циклонов одного внутреннего диаметра (от 300 до 900 мм). Групповые циклоны ЦН (пылеуловители) могут быть с камерой очищенного воздуха в виде "улитки" или в виде сборника, а одиночные - только с улиткой. Циклоны ЦН в групповом исполнении способным обеспечить очистку больших объемов газов.

Циклоны ЦН-15 группового исполнения производят с вращением потока газов "левого" или "правого" типа, одиночные циклоны существуют только с вращением "правого" типа.

В зависимости от компоновки групповые циклоны ЦН-15-800 бывают с камерой очищенного газа (циклон с видом "улитки" или с видом сборника), а одиночные циклоны существуют только в форме "улитки".

Бункеры циклонов ЦН-15 делаются в форме пирамиды.

Во время работы циклонов ЦН-15 должна быть обеспечена безостановочная выгрузка пыли. При этом уровень пыли в бункерах не должен превышать высоту плоскости, которая расположена от крышки бункера на 0,5 диаметра циклона.
