ЦН-15-900-1УП
ЦН-15-900-1УП
Цена с НДС: 102500 q
Данный товар вы можете купить на нашем заводе.

Отправьте нам заявку и мы перезвоним вам в ближайшее время.

Имя
Телефон
Позвонить мне

Циклоны ЦН 15-900-1УП

Циклоны ЦН-15-900-1УП (пылеуловители) применяются: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности. Пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.

Циклоны ЦН являются самым простым видом пылеуловителей и работают используя действие центробежной силы.

Циклоны могут использоваться для безотходного производства, так как некоторые виды пыли возможно подвергнуть переработке.

Циклоны типа ЦН-15-900-1УП используются для очистки аспирационного воздуха и представляют собой самую многочисленную группу. Именно они чаще всего используются в промышленности.

Технические характеристики циклона ЦН-15-900-1УП

Типоразмер циклона ЦН 15 Площадь сечения цилиндрической части корпуса, м² Производительность, м³/час Рабочий объем бункера, м³ Масса, кг
V = 2,5 м/с При V = 4 м/с
Циклон ЦН-15-900-1УП 0,635 5700 9200 0,64 980

Конструкция циклона ЦН-15-900-1УП

Циклон ЦН являются самым простым видом пылеуловителя и работает используя действие центробежной силы.

Циклон ЦН-15-900-1УП циклон одиночного исполнения с внутренним диаметром 900 мм. С камерой очищенного воздуха в виде "улитки".

Циклон ЦН-15-900-1УП производят с вращением потока газов "правого" типа.

Бункер циклона ЦН-15 делается в форме пирамиды.

В технической характеристике представлены значения производительности циклона ЦН 15, относящиеся к скорости в цилиндрической части циклона ЦН-15 (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.

В зависимости от температуры вокруг циклона ЦН 15, его производят из углеродистой стали (температура менее -40°С) и низколегированной стали (при температуре ниже -40°С).

Конфигурация циклона ЦН 15 рассчитана на температуру до 400°С и разряжение 5 кПа.

Для увеличения срока эксплуатации циклонов ЦН-15, которые подвергаются абразивному износу, в местах наибольшего износа (во входной и в нижней части корпуса) необходимо приваривать дополнительные листы с наружной стороны стенок циклонов. Циклоны ЦН 15 диаметром менее 800 мм по причине повышенного износа не рекомендуется применять для улавливания абразивной пыли.

Условное обозначение циклона ЦН-15-900-1УП

  • Ц - обозначение циклона
  • Н - обозначение конструкции НИИОгаза
  • 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)
  • 900 - обозначается внутренний диаметр цилиндрической части циклона ( в мм.);
  • 1 - количество циклонов в группе
  • У - камера очищенного газа - "улитка"
  • П - пирамидальная форма бункера

Основные параметры циклона ЦН-15-900-1УП

1. Температура очищаемого газа, °С не более 400

2. Давление (разрежение), кПа (кгс/м2) не более 5 (500)

3. Массовая концентрация пыли в очищаемом газе, г/м3:

  • для слабослипающихся пылей не более 1000
  • для среднеслипающихся пылей 250

4. Коэффициент гидравлического сопротивления:

  • с "улиткой" - 175;
  • для одиночных циклонов - 147.

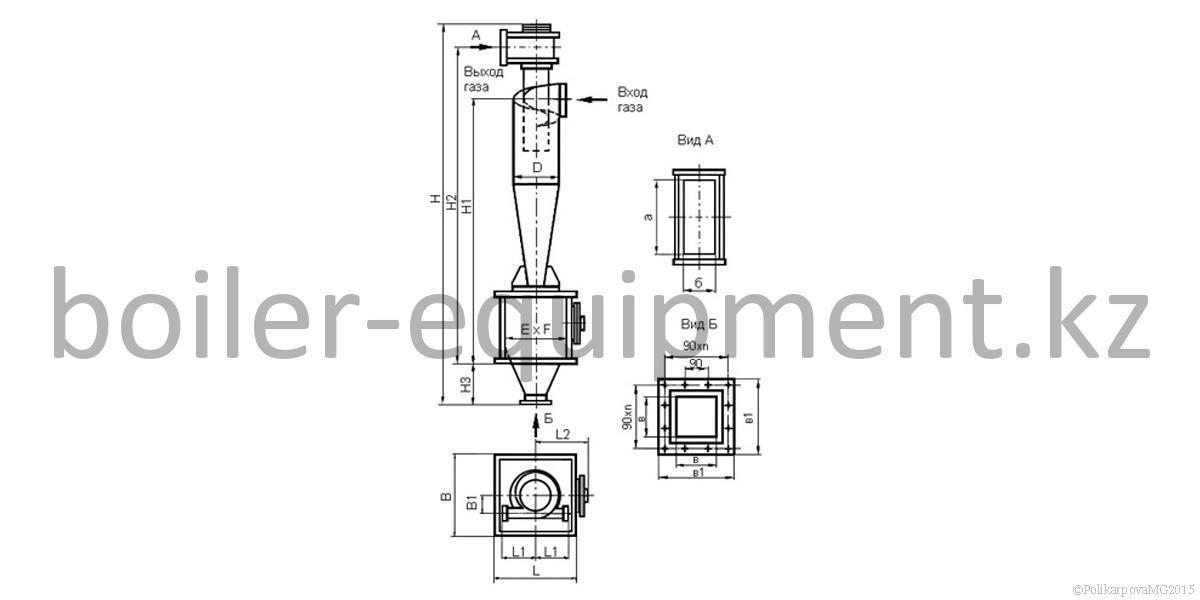

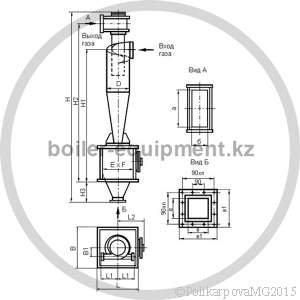

Габаритные и присоединительные размеры циклона ЦН 15-900-1УП

Наименование L B H H1 H2 H3 D D1 E
Циклоны ЦН 15-900-1УП 1230 1230 6310 4408

5122

860 900 530 1100

Наименование F a b L1 L2 B1
B
B1
Масса, кг
Циклоны ЦН 15-900-1УП 1100 604 244 600 740 333 200 310 980

Котельный завод "Энергия-К" производит и реализует модульные котельные различных моделей. Купить циклоны ЦН-15-900-1УП можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
