Монтаж ручных и полумеханических топок

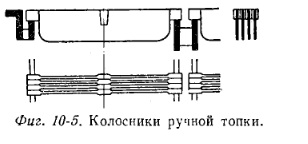

Всякая ручная и полумеханическая топка состоит из подколосниковых балок, служащих опорами для колосников, колосникового полотна, располагаемого горизонтально или наклонно и набираемого из отдельных колосников (фиг. 10-5), и гарнитуры фронтов топки (в основном рамы и дверцы для загрузки и шуровки топлива и выгреба золы и шлаков).

Фиг 10-5

В силу такой примитивности колосникового полотна монтаж ручных и полумеханических топок очень несложен и заключается в общем виде в следующем.

Монтаж ручных и полумеханических топок  первую очередь устанавливает и выверяет под-колосниковые балочки. Имея в виду, что они служат опорами под колосники и что, следовательно, их положение предопределяет положение колосникового полотна, установка их должна быть тщательно выверена как в отношении месторасположения по чертежу и расстояния между смежными балочками с допуском + 2 мм, так и в отношении их горизонтальности с допуском +13 мм.

После установки подколосниковых балочек и заделки их в обмуровку на них укладываются колосники.

Хотя положение колосников и фиксируется заранее положением подколосниковых балочек, учитывая отступления в размерах самих колосников, следует при их укладке следить за соблюдением тепловых зазоров между поперечными рядами колосников согласно размерам чертежа с допуском + 1 мм, сортируя в необходимых случаях колосники по размерам.

В последнюю очередь обычно в процессе обмуровки устанавливается гарнитура фронтов топки, которая выверяется в отношении соответствия установочным размерам чертежа и в отношении ее вертикальности.

Топка ЗП-РПК
ЗП-РПК
Топки ЗП РПК
Котел 2,5 Колосниковая ручная топка, изготавливается по спецзаказу
Изготовление топки ЗП-РПК
Производство топки

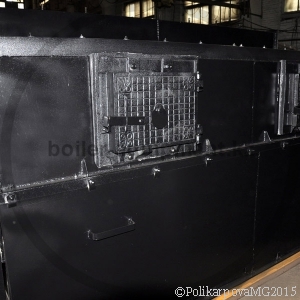

Топка ТЛЗМ

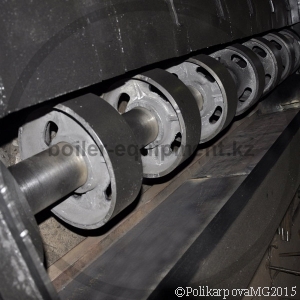

Вал ТЛЗМ
Топки ТЛЗМ

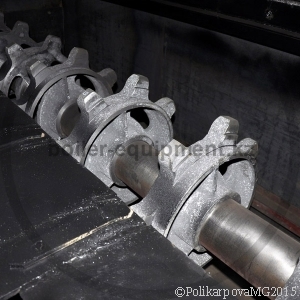

Вал ТЛЗМ

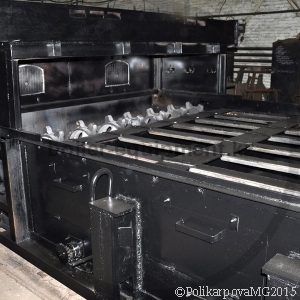

Топка ТЛЗМ производство
Топка ТЛЗМ предтопок
Топка ТЛЗМ производство

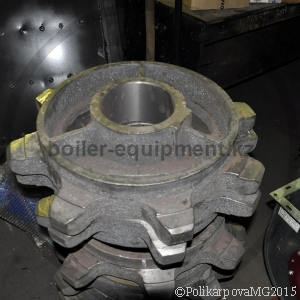

Звезда топки ТЛЗМ

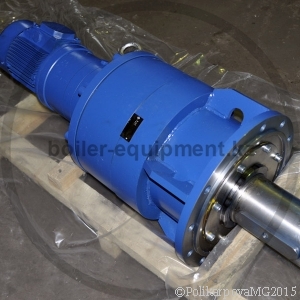

Привод РПГ-1

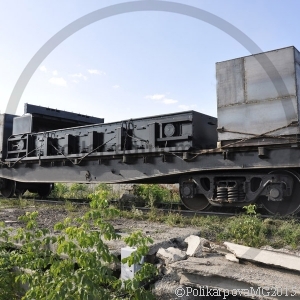

Топка ТЛЗМ транспортирование
