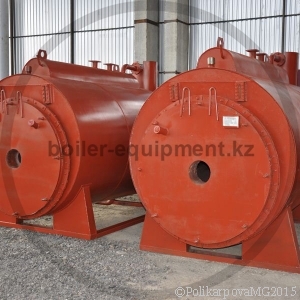

Котел жаротрубный КВ 700 газовый
Котел КВа 0,7
Котел КВа 1,28
Котлы водогрейные КВм
Топка ТЛПХ под котлы КВм-2,5
Топки ТШПМ 2,0
Золоуловители котлов
Топки ТШПМ 1,45 под котлы КВм-1,1
Угольный водогрейный котел
Производство промышленных водогрейных котлов
Отопительный котел с ручной топкой
Котел КВр на угле
Отопительный угольный котел
Котел КВм с топкой ТШПМ

Водогрейные котлы

Основные параметры работы водогрейных котлов:

  • температура нагрева воды до 95 - 115 °С;
  • рабочее давление котлов 0,3-0,6 (3,0-6,0) МПа (кгс/см);
  • топливо - уголь, дрова, газ, дизель, мазут;
  • мощность до 4,0 МВт;
  • диапазон регулирования нагрузки 50-100%;
  • циркуляция теплоносителя - принудительная;
  • система теплоснабжения - открытая и закрытая.

Водогрейные котлы отличают:

  • высокий КПД, минимальный расход топлива;
  • быстрый выход на номинальную мощность -2-4 часа;
  • запас по мощности 15%, сверх номинальной;
  • безнакипность работы;
  • повышенная надежность конструкции;
  • максимальное удобство обслуживания;
  • компактность;
  • простота монтажа;
  • быстрый выход на установленную мощность;
  • полная ремонтопригодность.

Примененные конструктивные особенности, обеспечивающие повышенную надежность и экономичность водогрейных котлов заключаются в следующем. Большой объем топочной камеры обеспечивает полное выгорание топлива, снижая тем самым потери с механическим недожогом. Газоплотное исполнение топки и качественная теплоизоляция снижают потери тепла через стенки котла и окружающую среду и исключают присосы холодного воздуха в топку котла. Развитая конвективная поверхность нагрева обеспечивает снижение температуры уходящих газов из котла до 200 -180 °С. Применение современной технологии сжигания топлива в слое снижает потери с механическим и химическим недожогом топлива. Гидравлическая схема в котле работает по схеме противотока и конвективный пакет выступает в роли экономайзера. Многочисленные перегородки, установленные в коллекторах котла, направляют поток теплоносителя, исключая возникновение застойных зон и локальный перегрев поверхностей нагрева. Высокие скорости и турбулизация потока воды максимально снижают образование накипи, водогрейные котлы надежно работают без специальных мероприятий по водоподготовки.

Конструкция водогрейных котлов

Водогрейные котлы выполнены гладкотрубными, горизонтальной П-образной компоновки, состоят из двух блоков: топочного и конвективного. Топка водогрейных котлов экранирована газоплотными панелями. Конвективный блок состоит из конвективных секций. Конвективные трубы ввариваются в стояки. Горизонтальные трубы конвективных секций в конвективном блоке располагаются в шахматном порядке. Котлы имеют по два конвективных блока, разделяемых газоплотной перегородкой, направляющей движение газов. Конвективная поверхность нагрева водогрейного котла состоит из пакетов, которые при ремонте легко демонтируются даже в ограниченном пространстве (при ширине проходов между котлами в один метр). В нижней части конвективных пакетов находится зольный бункер с лазом для очистки от золы и сажи и осмотра труб конвективного пучка. Водогрейные котлы имеют теплоизоляцию и съемную декоративную обшивку. Обмуровка котлов выполняется из минеральных матов и огнеупорного волока, обшивка выполнена из оцинкованной или листовой стали.

Водогрейные котлы КВ просты в обслуживании и ремонте благодаря наличию люков для осмотра и очистки конвективных пакетов.

Для обеспечения безопасных условий эксплуатации и расчетных режимов работы водогрейные котлы оснащаются предохранительной и запорно-регулирующей арматурой, контрольно-измерительными приборами и приборами безопасности. Запорная арматура служит для отвода воды из котла в тепловую сеть, подвода обратной воды в водогрейный котел, слива воды из котла, для периодической продувки и удаления шлама. Контрольно-измерительные приборы, термометры и манометры обеспечивают измерение давления и температуры на входе и выходе воды из водогрейных котлов.

По заявке заказчика проектируются и изготавливаются котлы согласно индивидуальным потребностям, с подводом и отводом воды согласно расположению трубопроводов в котельной, с подводом воздушного и газового короба согласно схемы котельной, а также выполняются иные модификации котлов призванные упростить монтаж заменяемого котла.

Газовые и жидкотопливные водогрейные котлы КВа могут работать с различными видами горелочных устройств импортного и отечественного производства, для этого на фронтальной плите изготавливаются отверстия и крепления под подобранную горелку.

Твердотопливные водогрейные котлы КВр, КВм выполняются с различными вариантами топок:

  • ручной топкой ОУР, беспровального типа для низкокалорийных, некачественных и бурых видов топлива;
  • колосниковой топкой, для зольных топлив;

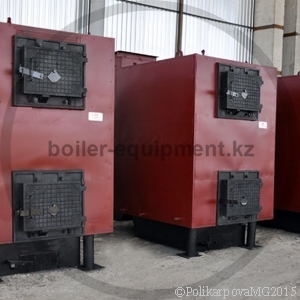

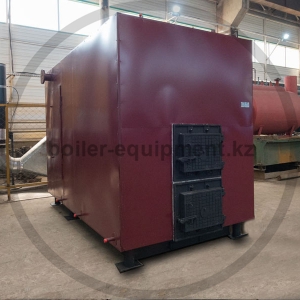

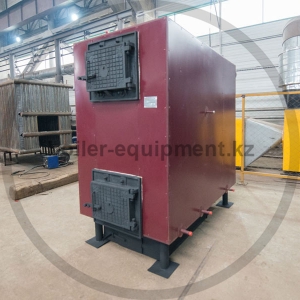

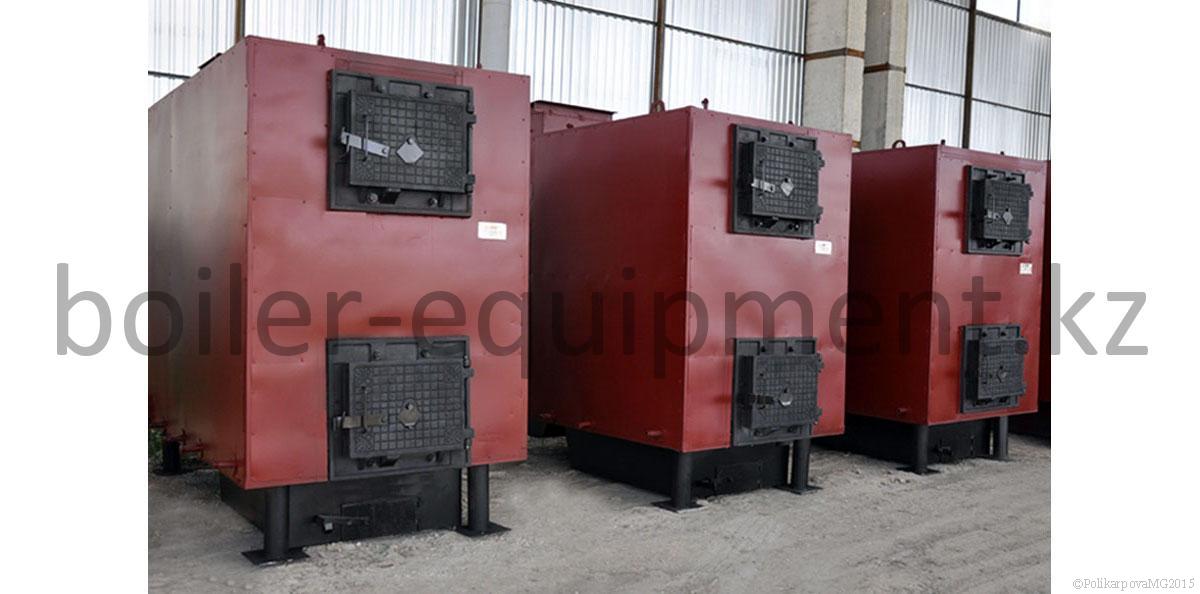

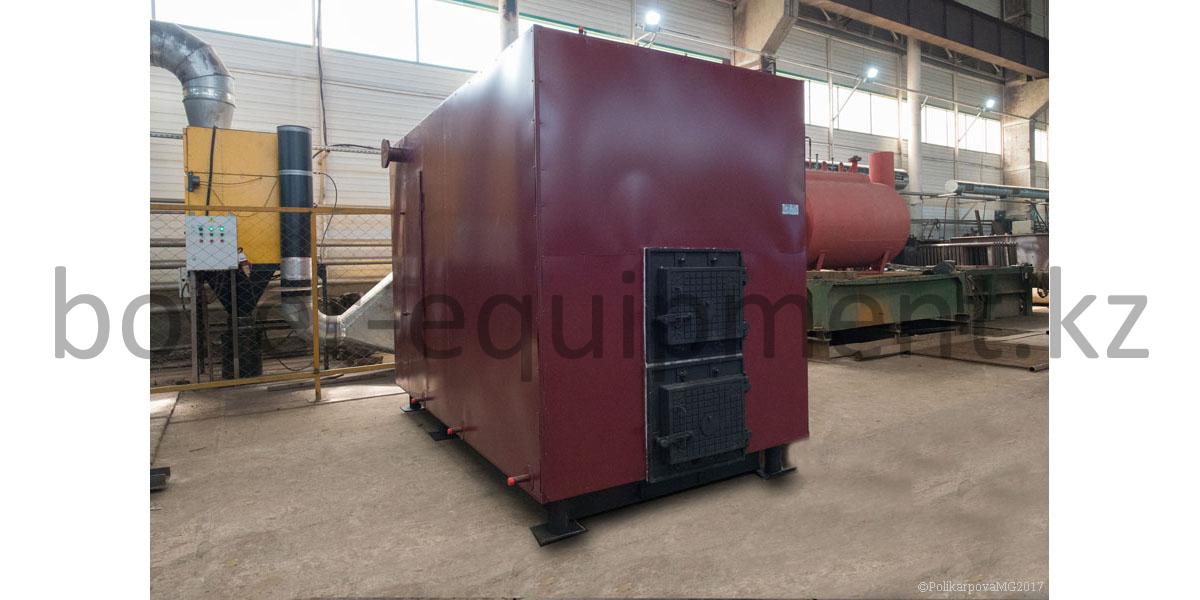

  • возможно исполнение водогрейных котлов для сжигания резервного топлива - дров, для этого на фронтовой панели котла устанавливаются две загрузочные топочные дверки, одна над другой;
  • топкой с поворотными колосникам РПК для полумеханизированных котельных;
  • топкой ЗП РПК с забрасывателем  ЗП и поворотными колосникам;
  • топкой ТШПМ;
  • топкой ТЛПХ;
  • топкой ТЛЗМ - оптимальное решение при реконструкции котельной, ранее, работавшей на котлах КЕ Бийского котельного завода. Полное соответствие присоединительных размеров минимизирует работы при монтаже котла.

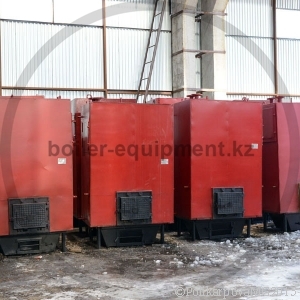

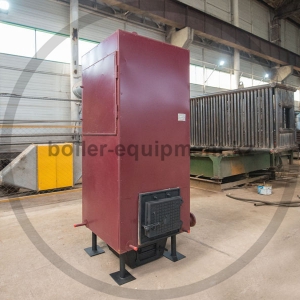

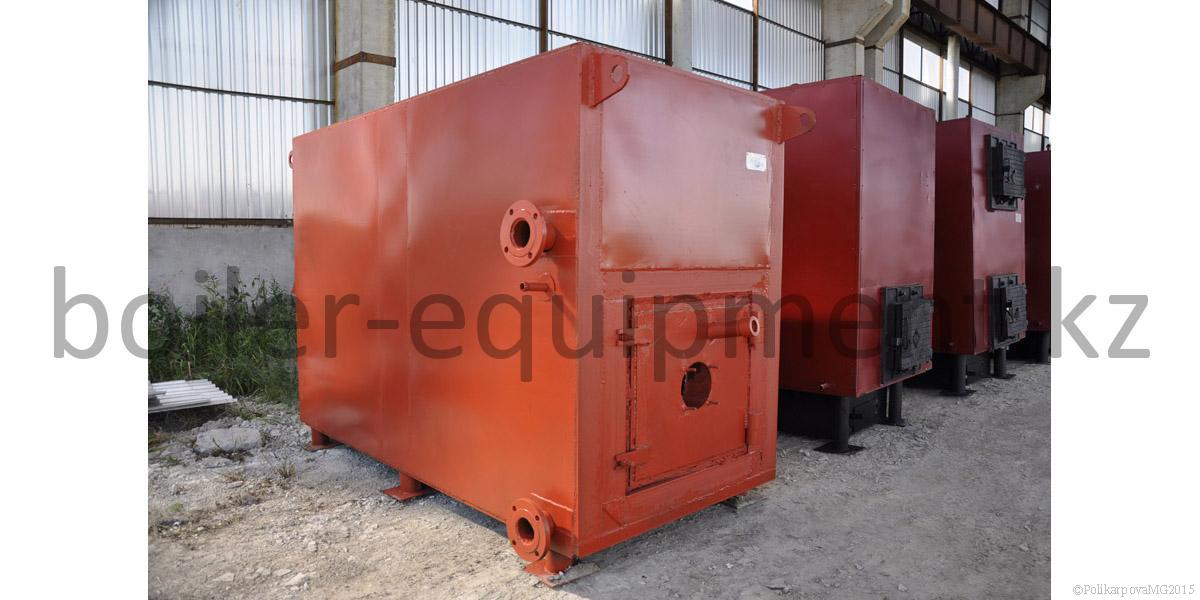

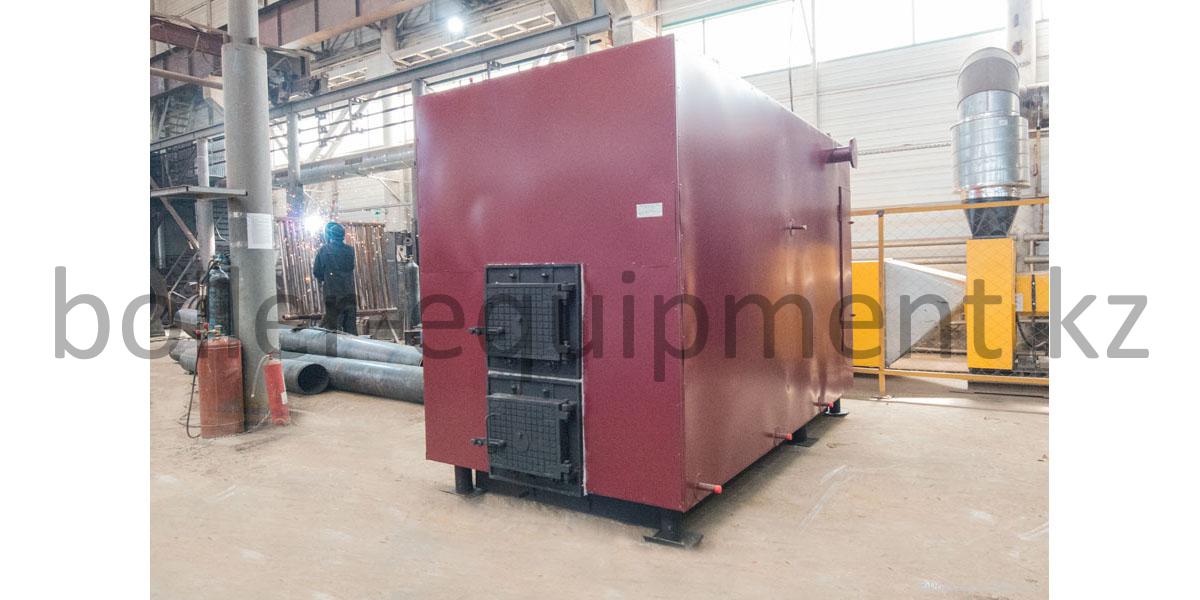

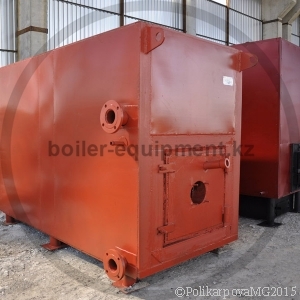

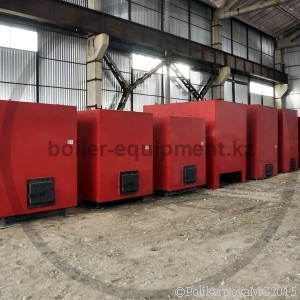

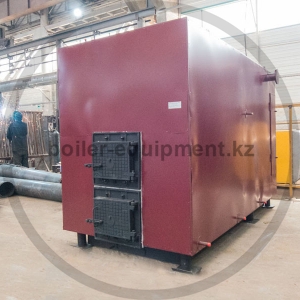

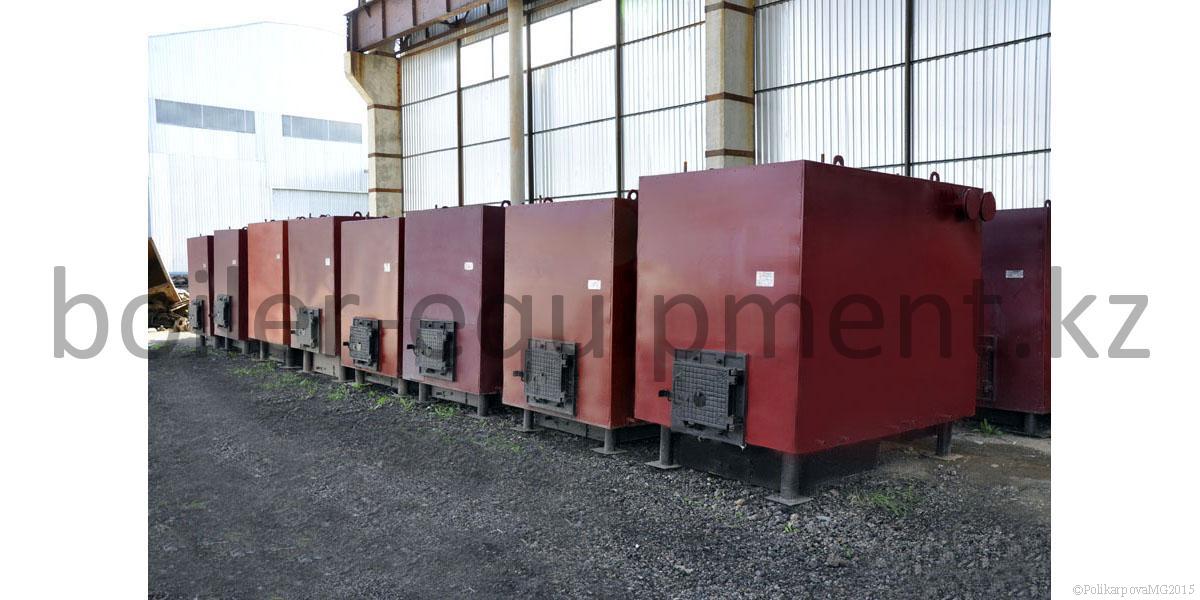

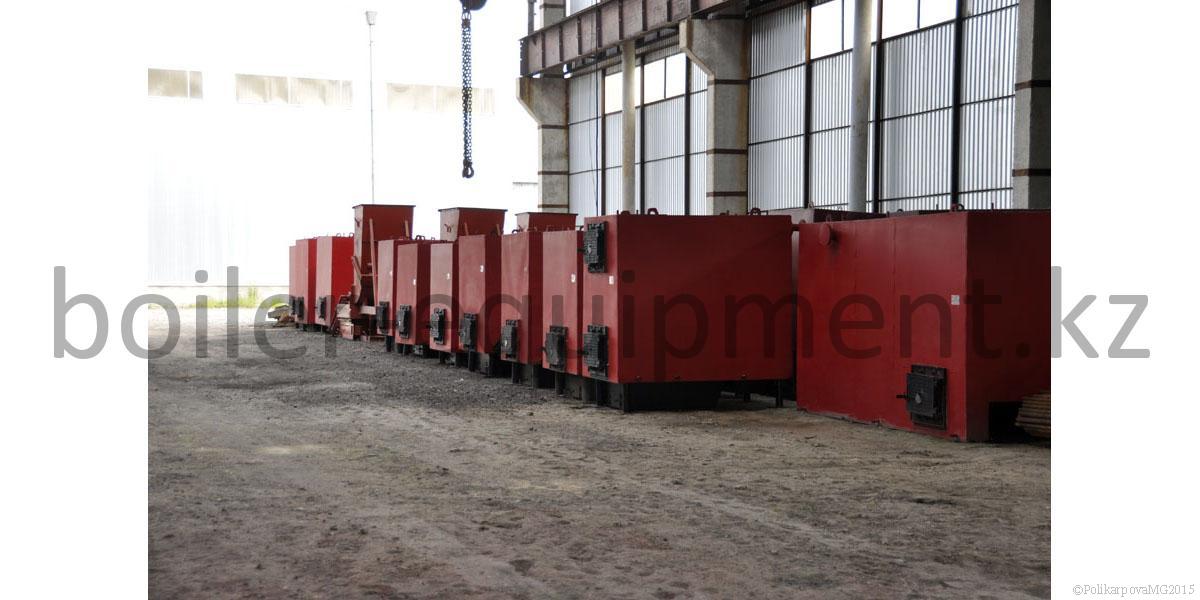

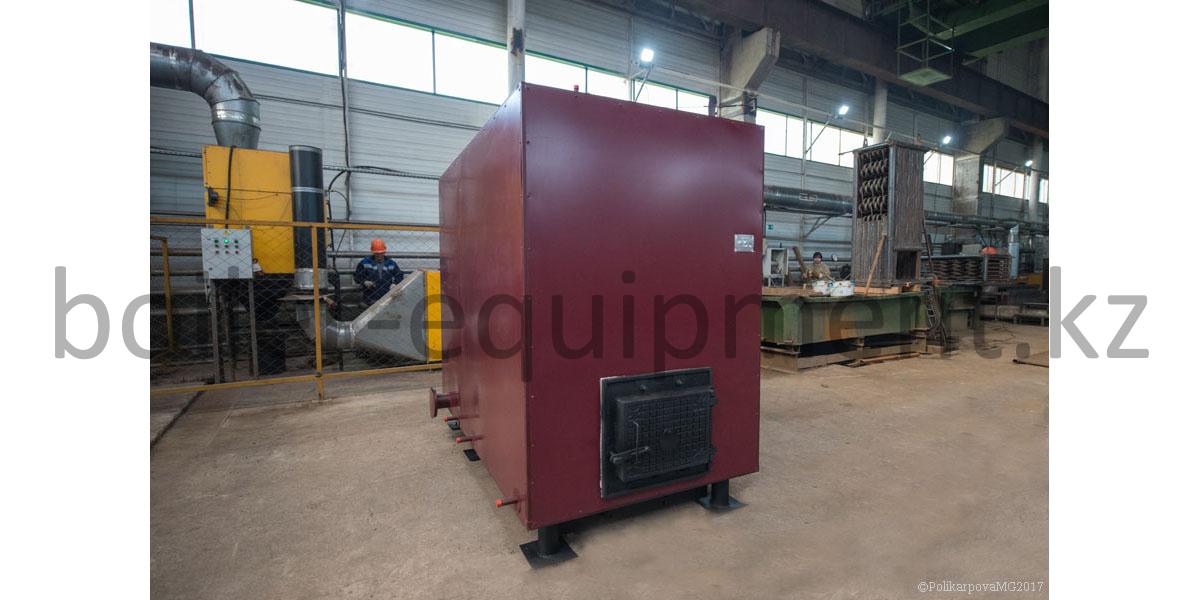

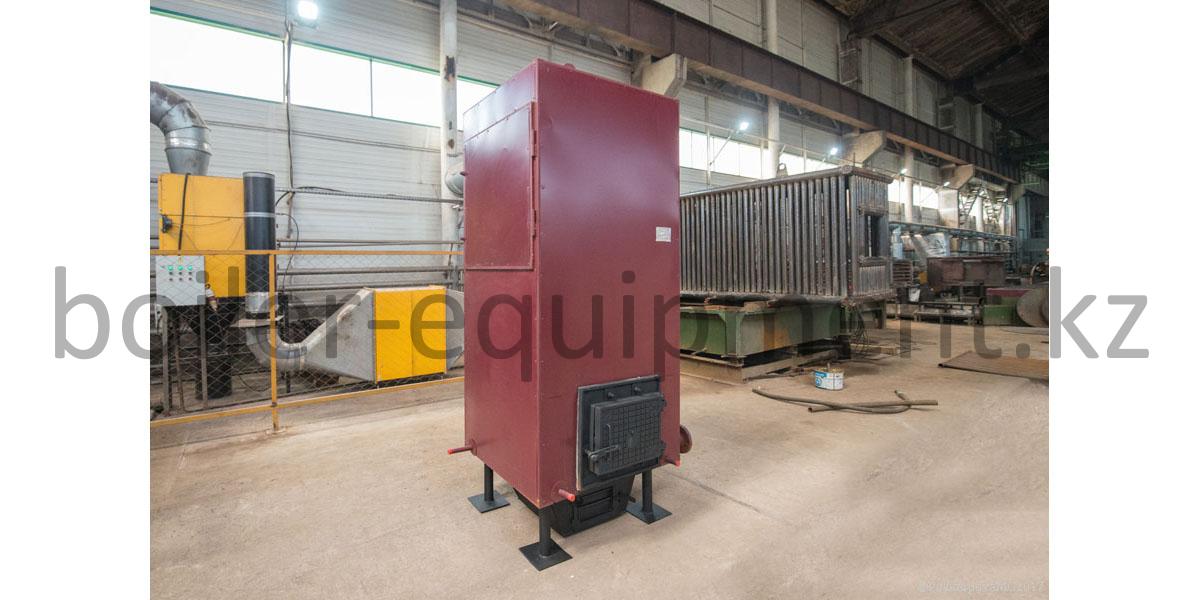

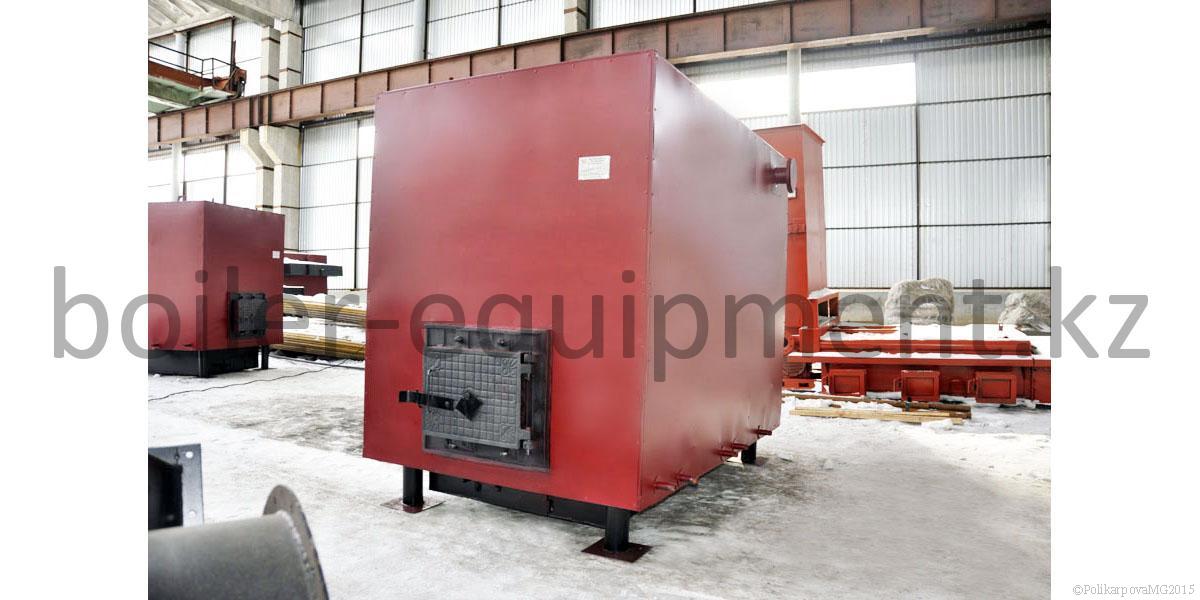

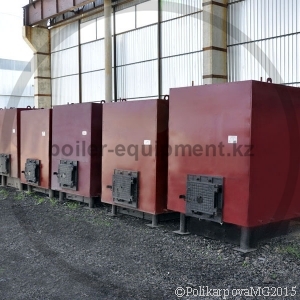

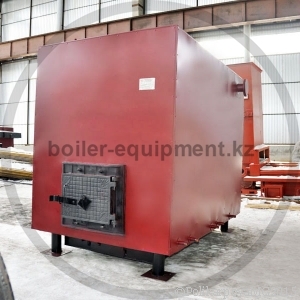

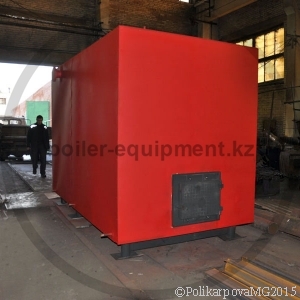

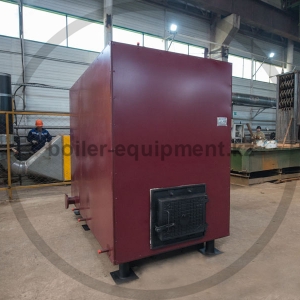

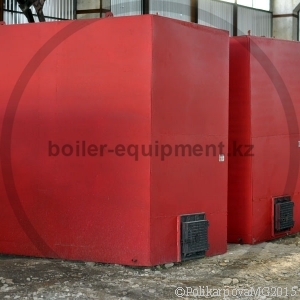

Водогрейные котлы с ручными топками

Водогрейные котлы КВр с ручными топками устанавливаются в отопительных котельных с ручными топливоподачей и шлакоудалением. Топливо в топку водогрейного котла подается ручным способом через загрузочную дверцу и сжигается на слоевой топке, под которую вентилятором подается воздух для горения. Провал шлака происходит через отверстия в колосниках и обратно через загрузочную дверцу в котельный зал.

Модельный ряд водогрейных котлов с ручными топками:

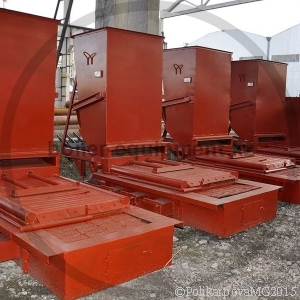

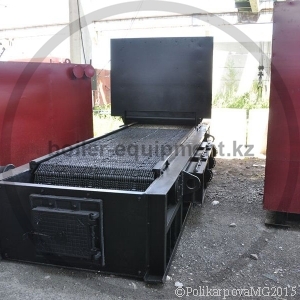

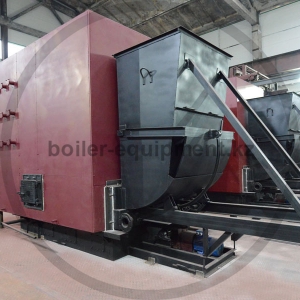

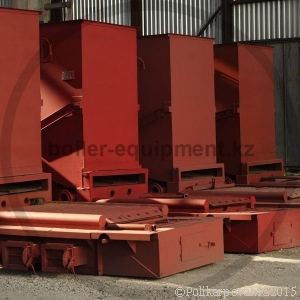

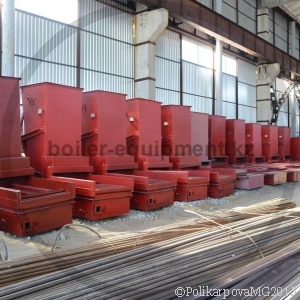

Водогрейные котлы с топкой ТШПМ

Водогрейные котлы КВм с ТШПМ устанавливаются в котельных с механическими топливоподачей и шлакоудалением. С фронта блока котла устанавливается топка, блок котла и топка устанавливаются на общую раму. Топливо подается транспортером углеподачи, через бункер подачи топлива поступает на шурующую планку и сжигается в слое на водоохлаждаемой трубной колосниковой решетке. Шурующая планка топки ТШПМ предотвращает спекание топлива и одновременно распределяет топливо по топочной решетке. Удаление шлака с  топочной решетки происходит за счет движения шурующей планки, которая приводится в движение приводом. Удаление шлака из канала золоудаления производится транспортером шлакозолоудаления.

Модельный ряд водогрейных котлов с топкой ТШПМ:

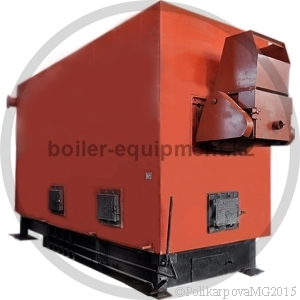

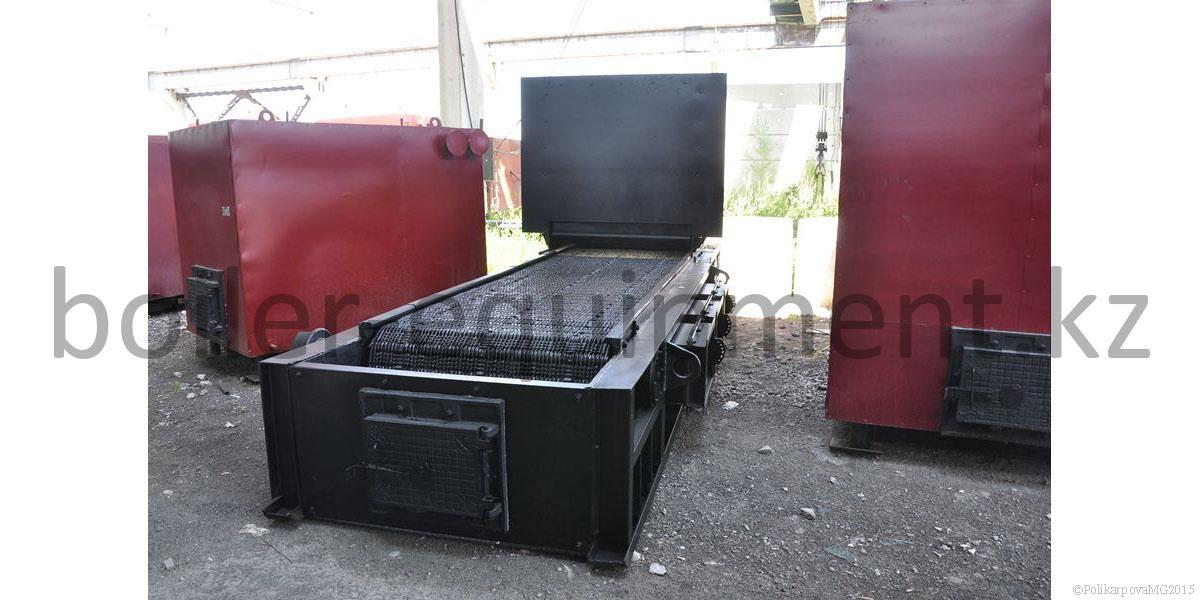

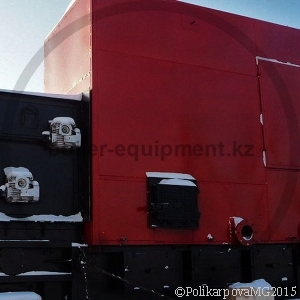

Водогрейные котлы с топкой ТЛПХ

Водогрейные котлы КВм с ТЛПХ устанавливаются в отопительных котельных с механическими топливоподачей и шлакоудалением. Блок котла устанавливается на раму топки. Топливо подается транспортером углеподачи, через угольный ящик самотеком поступает на колосниковую решетку топки ТЛПХ. Под решеткой организованы камеры (зоны), куда вентилятором подается необходимый воздух для горения. Удаление шлака с колосниковой решетки происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

Модельный ряд водогрейных котлов с ТЛПХ:

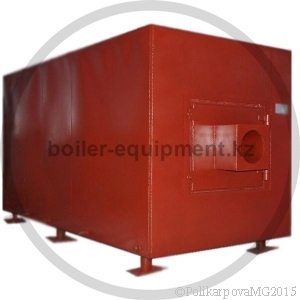

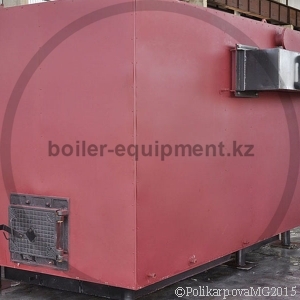

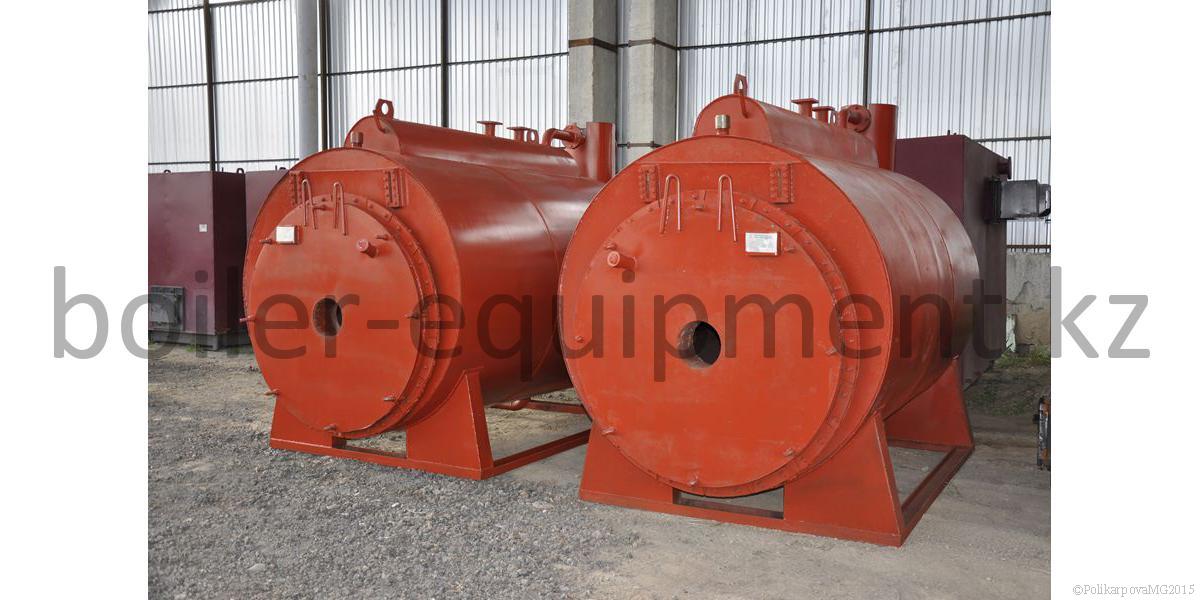

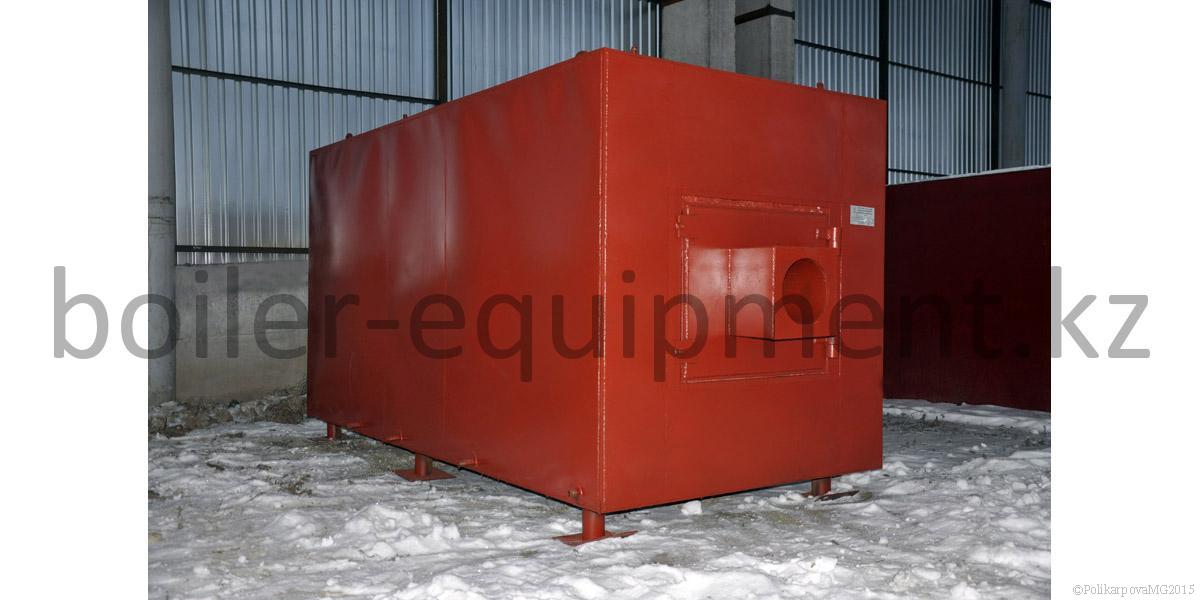

Водогрейные котлы на газе и жидком топливе

Водогрейные котлы КВа мощностью 0,46 - 4,0 МВт, оснащаются горелочными устройствами для сжигания жидкого и газообразного топлива, а за счет универсальной конструкции топочной камеры газовые и жидкотопливные водогрейные котлы КВа позволяют применять широкий ряд горелочных устройств отечественного и импортного производства.

Модельный ряд водогрейных котлов на газе:

Котельный завод "Энергия-К"производит и реализует водогреныйе котлы различных моделей. Купить водогрейные котлы можно сделав заявку на сайте котельного завода. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы Казахстана и России.
